Miejsce pochodzenia:
Shenzhen, Chiny
Nazwa handlowa:
Inrover
Orzecznictwo:
ISO9001
Numer modelu:
Schaublina W20
Skontaktuj się z nami

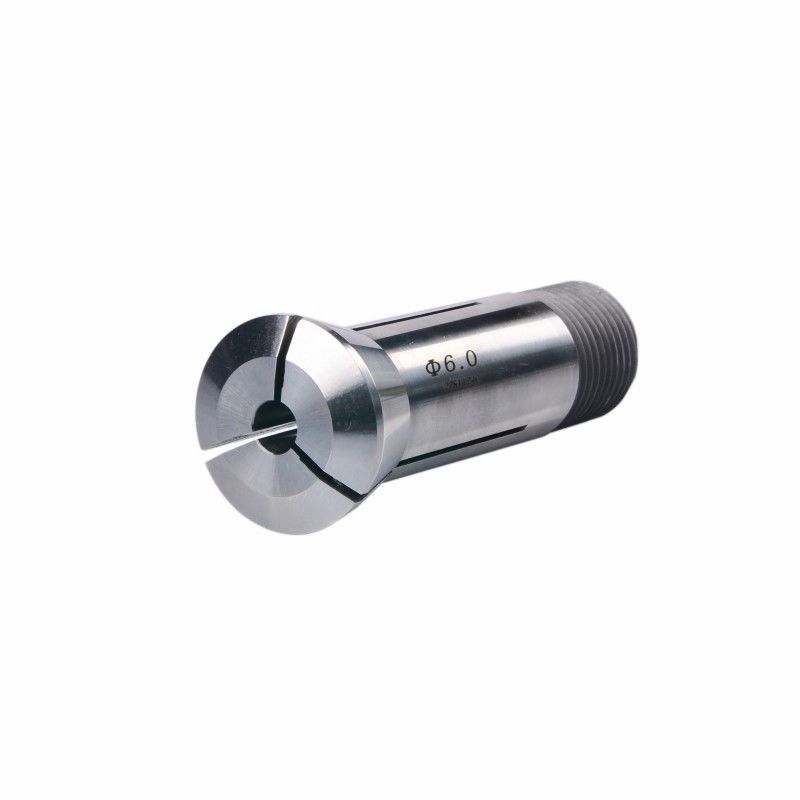

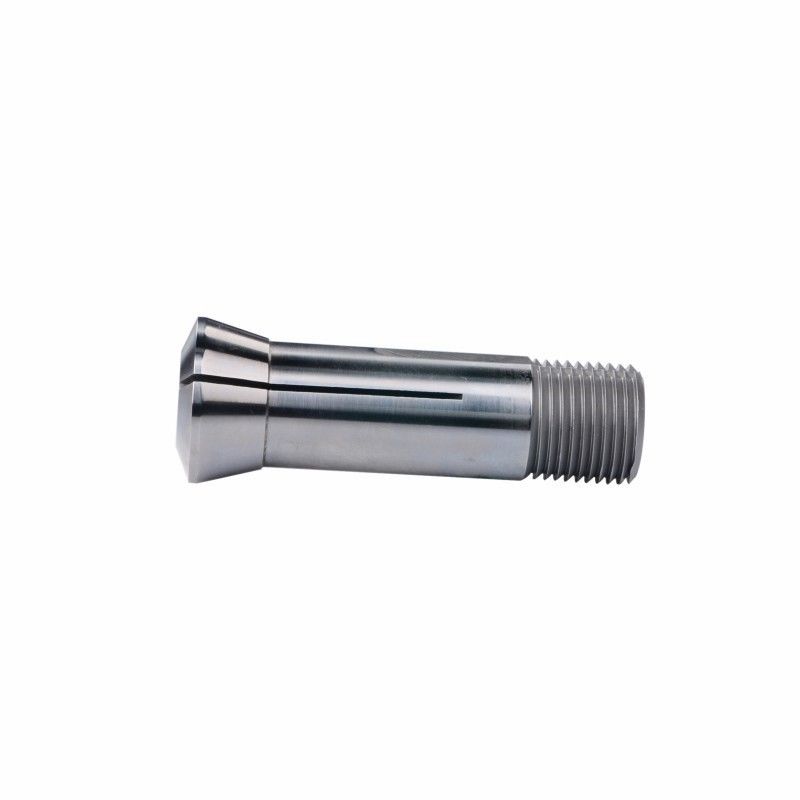

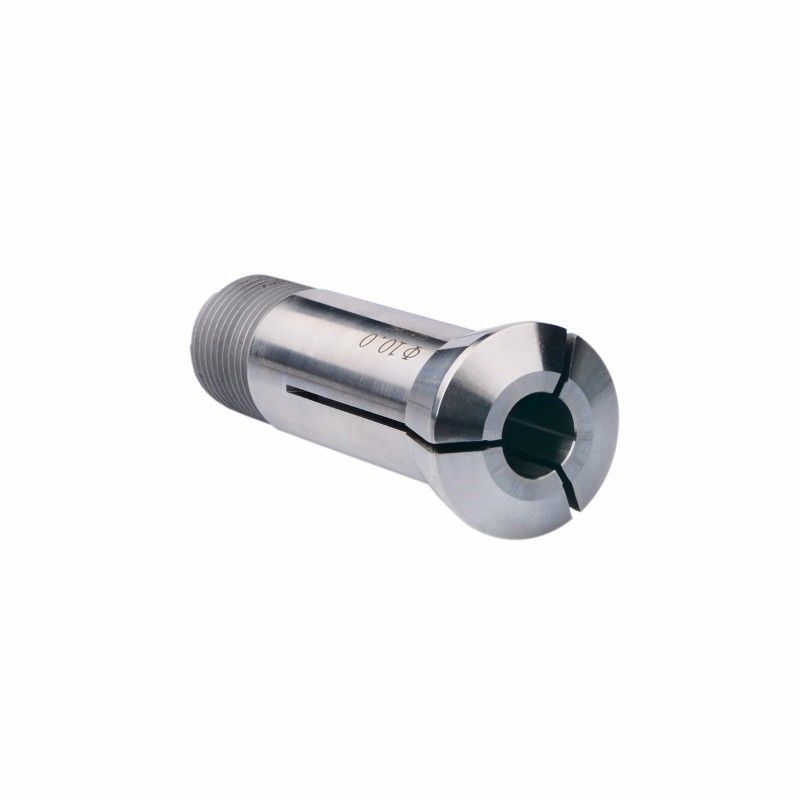

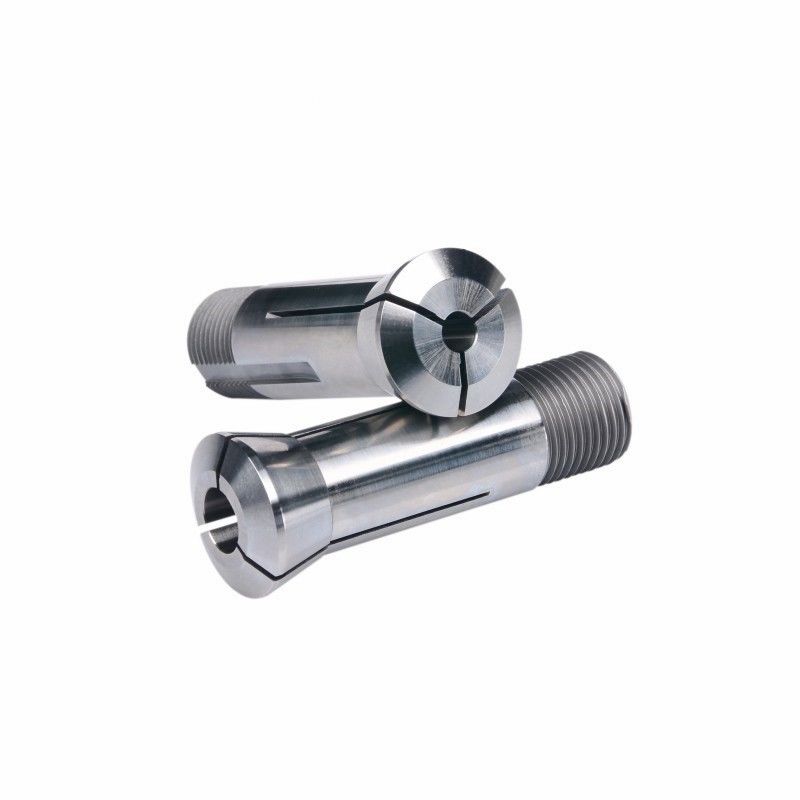

Wysokiej precyzji Schaublin W20 W12 W25 Przęki awaryjne typu W
| Artykuł nr. | A | B | C |
Ø
|
E | F | G | α | Figi |
| W12 | |||||||||
|
80-52200
|
12.0 | 16.0 | 45.6 | 1.5 | - | - |
Ø11.75x1.25/45/5
|
15°
|
1 |
| W20 | |||||||||
|
80-50300
|
20.0 | 26.3 | 73.0 | 2.0 | - | - |
Ø19.70x1.666/45°/5°
|
15° | 1 |
|
80-52365
|
20.0 | 26.3 | 105.6 | 6.0 | 47.0 | 35.0 |
Ø19.70x1.666/45°/5°
|
15° | 2 |
| W25 | |||||||||
|
80-50294
|
25.0 | 33.7 | 97.6 | 2.0 |
Ø24.70x1.693/45°/5°
|
15° | 1 | ||
|
W31.75
|
|||||||||
|
80-52531
|
31.75 | 37.4 | 87.0 | 2.0 |
Ø31,4x1,27/60°
|
10°3'
|
1 |
Parametry techniczne:
| Atrybut produktu | Opis |
|---|---|
| Materiał | Węglowodanowa/przełogowa stal |
| "Klucz na stożku" | Może spełniać wymagania |
| Powierzchnia dziury do zaciskania | Gładki/Grooved |
| Jeden komplet | Główny kolcz, podkolcz, przewodnik krzewu, bar feeder Chuck |
| Zastosowanie | Obręcze CNC |
| Kształt dziury zaciskowej | Okrągły/ sześciokątny/ kwadratowy/ prostokątny/ trójkątny/ otwór stopniowy/ elips/ ośmiokątny/ otwór sześciokątny/ otwór specjalny |
1Materiał: Karbid zapewnia niskie zużycie i dłuższą żywotność kolczek
2Dokładność: ściśle dopasowane tolerancje do przesuwania i wysokiej jakości wykończenia powierzchni, które mogą pomóc w poprawie dokładności wykończenia części obrobionych.
3- Trwałość: wykonana ze stali wysokiej jakości i węglowodorów odpornych na zużycie, zmniejszają potrzebę częstej wymiany i konserwacji, długi czas pracy
4Kompatybilność: są zaprojektowane tak, aby były kompatybilne z szerokim zakresem modeli i wersji maszyn, co czyni je odpowiednimi do użytku w dowolnym miejscu na świecie.
5Wydajność: są zaprojektowane w celu zapewnienia najlepszej odporności na obciążenia cykliczne i doskonałej wydajności w wielu zastosowaniach obróbki.
6. dostosowanie: dostarczamy szeroką gamę kolców i krzewów przewodników w różnych rozmiarach, kształtach i materiałach, aby odpowiadać różnym zastosowaniom.
7Kontrola jakości: w każdym etapie produkcji mamy rygorystyczną kontrolę jakości, aby zapewnić, że kolce i krzewy przewodnicze spełniają najwyższe standardy wydajności i niezawodności.
